ПРИВОДЫ И АРМАТУРА GRATКАТАЛОГ / Четвертьоборотные EA
GRAT EA-100
Четвертьоборотный электропривод с номинальным моментом 100 Н·м. Для подбора под шаровой кран или дисковый затвор.
Поворот на 90°
15 / 30 с на 90°
Запросить EA-100 ↗Выбранная модель появится в описании запроса. Конфигурацию уточним по вашим данным.
Что согласуем
Размеры фланца и квадрата приведены для Direct-Mount Type. Их сочетание и глубину посадки сверяем по чертежу выбранного исполнения.
Управление «открыть/закрыть» или регулирование, сигналы и питание согласуются совместно. Для специальной температуры и другого времени хода требуется подтверждение производителя.
Технические параметры
| Номинальный момент | 100 Н·м |
|---|---|
| Угол поворота | 0–90°, регулируемый |
| Стандартное время хода 90° | 15 / 30 с |
| Варианты питания | AC 110 / 220 / 380 В; DC 24 В |
| Стандартная защита серии | IP67; исполнение IP68 согласуется отдельно |
| Температура стандартного исполнения | −30…+60 °C |
| Прямой монтаж: фланцы | ISO 5211: F05 / F07 |
| Прямой монтаж: внутренний квадрат | 14×14 / 17×17 мм |
| Кабельные вводы | 2 × M20×1,5 |

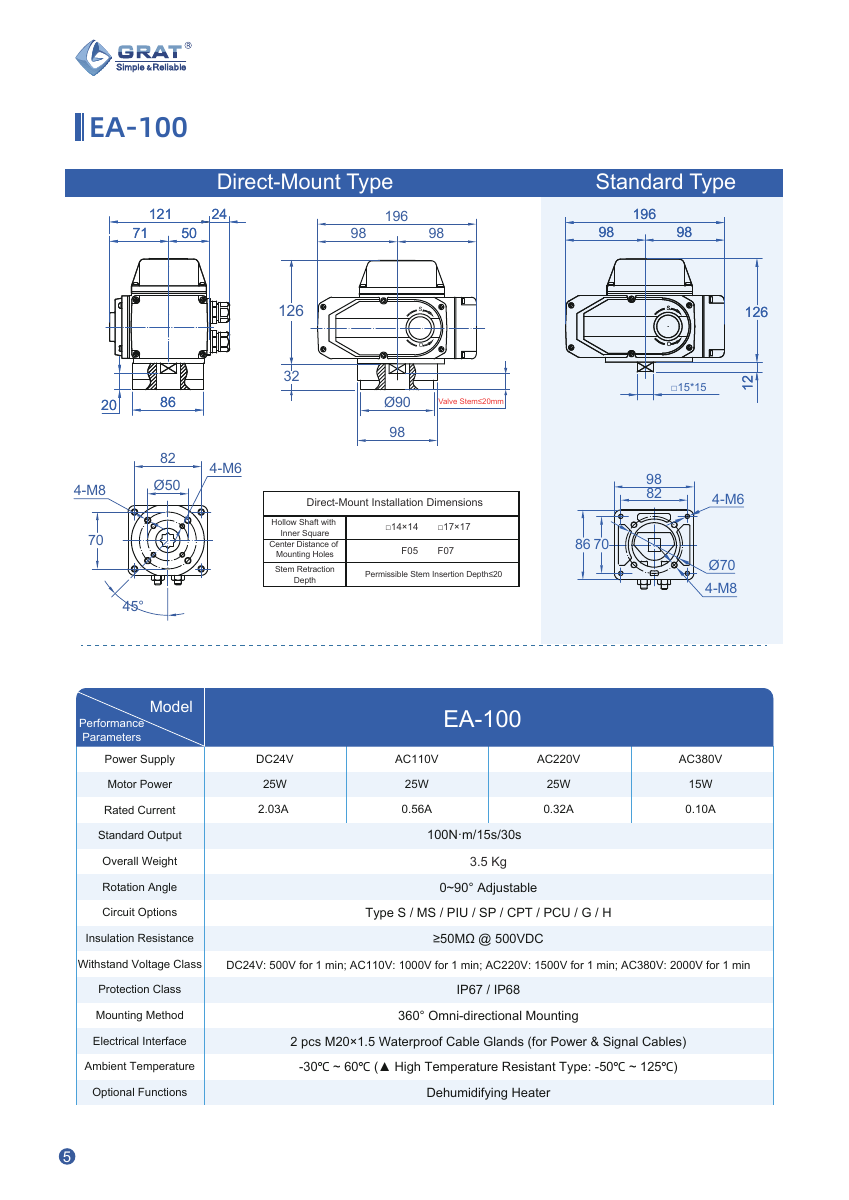

Каталог GRAT, июль 2026: страница PDF 6 (печатная 5).
Каталожные значения служат для предварительного выбора. Параметры заказа фиксируются в согласованной спецификации.
Чертежи и документация
Страницы производителя для сверки. Монтаж выполняется по чертежу согласованного исполнения.
Меняете установленный привод?
Для замены нужны маркировка, присоединительные размеры и условия работы.
Начать подбор замены ↗
