Электроприводы и арматура GRAT.

Выберите отдельный привод или арматуру в сборе. Исполнение подберём по вашим параметрам.

Арматура в сбореЧетвертьоборотные EAВзрывозащищённые EA-ExМногооборотные Z/DZW

КОМПЛЕКТНЫЕ РЕШЕНИЯ

Арматура с электроприводом

GRAT подбирает привод, выполняет сборку и окончательную настройку комплекта. DN, PN, материалы и документы согласуем для заказа.

Как подбираем комплект ↗

50–1600 Н·м

Четвертьоборотные EA

Для шаровых кранов и дисковых затворов. Поворот на 90°. О серии ↗

Общий вид привода серии EA
Общий вид серии EA. Внешний вид зависит от исполнения.
МодельМомент, Н·мВремя хода 90°Фланцы ISO 5211Квадрат
GRAT EA-505015 / 30 сF03 / F05 / F0712×12 / 14×14 ммПараметры и чертежи ↗
GRAT EA-10010015 / 30 сF05 / F0714×14 / 17×17 ммПараметры и чертежи ↗
GRAT EA-20020015 / 30 сF07 / F1014×14 / 17×17 / 22×22 ммПараметры и чертежи ↗
GRAT EA-40040030 сF07 / F1014×14 / 17×17 / 22×22 ммПараметры и чертежи ↗
GRAT EA-60060045 сF07 / F1014×14 / 17×17 / 22×22 ммПараметры и чертежи ↗
GRAT EA-1000100030 сF10 / F1222×22 / 27×27 ммПараметры и чертежи ↗
GRAT EA-1600160048 сF10 / F1222×22 / 27×27 ммПараметры и чертежи ↗

Фланцы и квадраты указаны для прямого монтажа (Direct-Mount). Присоединение, питание и управление проверяем при подборе.

Для момента свыше 1600 Н·м отправьте запрос — уточним доступную модель и исполнение.

50–600 Н·м

Взрывозащищённые EA-Ex

Четвертьоборотные приводы в исполнении Ex db IIC T6 Gb для шаровых кранов и дисковых затворов. О серии ↗

Общий вид привода серии EA-Ex
Взрывозащищённое исполнение. Внешний вид зависит от исполнения.
МодельМомент, Н·мВремя хода 90°Фланцы ISO 5211Квадрат
GRAT EA-50-Ex5015 сF05 / F079×9 / 14×14 / 17×17 ммПараметры и чертежи ↗
GRAT EA-100-Ex10030 сF05 / F079×9 / 14×14 / 17×17 ммПараметры и чертежи ↗
GRAT EA-200-Ex20030 сF07 / F1014×14 / 17×17 / 22×22 ммПараметры и чертежи ↗
GRAT EA-400-Ex40030 сF07 / F1014×14 / 17×17 / 22×22 ммПараметры и чертежи ↗
GRAT EA-600-Ex60045 сF07 / F1014×14 / 17×17 / 22×22 ммПараметры и чертежи ↗

Фланцы и квадраты указаны для прямого монтажа (Direct-Mount). Присоединение, питание и управление проверяем при подборе.

Взрывозащищённые приводы 1000–2500 Н·м — по запросу. Документы для взрывоопасных зон РФ/ЕАЭС проверяем для выбранного исполнения.

100–1200 Н·м

Многооборотные Z/DZW

Для задвижек и другой арматуры с многооборотным движением. О серии ↗

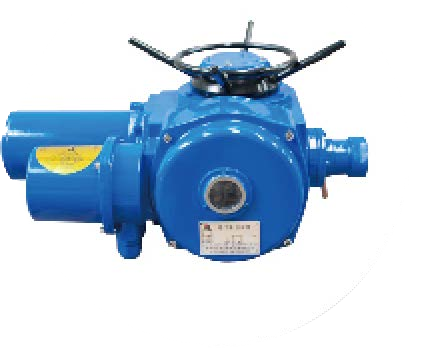

Общий вид привода серии Z/DZW
Общий вид серии Z/DZW. Внешний вид зависит от исполнения.
МодельМомент, Н·мСкоростьМощность
GRAT Z10-2410024 об/мин0,25 кВтПараметры и чертежи ↗
GRAT Z15-2415024 об/мин0,37 кВтПараметры и чертежи ↗
GRAT Z20-2420024 об/мин0,55 кВтПараметры и чертежи ↗
GRAT Z30-2430024 об/мин0,75 кВтПараметры и чертежи ↗
GRAT Z45-2445024 об/мин1,1 кВтПараметры и чертежи ↗
GRAT Z60-2460024 об/мин1,5 кВтПараметры и чертежи ↗
GRAT Z90-2490024 об/мин2,2 кВтПараметры и чертежи ↗
GRAT Z120-24120024 об/мин3 кВтПараметры и чертежи ↗

Присоединение, питание и управление проверяем при подборе.

Присоединение, допустимый ход и блок управления проверяются отдельно. Прямую взаимозаменяемость с другими марками подтверждаем по чертежам.

Нужна замена?

Начните с маркировки установленного привода или фото шильдика.

Подбор замены ↗

Нужен комплект?

Рассмотрим запрос на арматуру с электроприводом. Состав и возможность поставки согласуются индивидуально.

Арматура в сборе ↗
